毎月旋盤加工で生産する定番アイテム。大量に受注したスピンドル加工。特定の職人でなければ対応できない、または人によってバラツキがあり寸法・形状・品質を揃えるのに苦労しているなど、繰り返し同じ作業を行うこと、毎回人の手で加工していることに不安・不満を持っていませんか？
このような課題を解決し、品質の標準化と生産性の向上を同時に叶えるのがCNC木工旋盤です。
木工旋盤加工の自動化の切り札
・品質の標準化
・木工旋盤技術の習得不要
・専用ソフトでプログラム（Gコード）を簡単作成
・通常の木工旋盤用チャックを流用可能
生産性を3倍に
CNC木工旋盤を導入することで、旋盤加工における生産性が大幅に向上します。例えば、材料から1つのお椀を挽くのに20分かかったとしましょう。1時間に3つ。1日8時間休みなく作り続けてできるのは24個です。CNC木工旋盤であれば、同じ形を7分で削り上げます。1日で挽ける器の数は約70個。次の材料を挽いている間にサンディングや仕上げ作業を行うことで、さらに時間を短縮を実現します。実際、導入した企業では生産性3倍を実現しました。
誰でも扱いやすいシンプル設計
これまで旋盤加工を行うには技術習得しなければいけませんでした。しかし、CNC木工旋盤では、木工旋盤の技術も知識も必要ありません。コントロールパネルから読み込んだデータを選択し、スタートするだけで任意の形にけずりだしてくれます。例えば、セットさえすれば、木工の知識がないパート社員でも簡単に扱えます。
また、これまで木工旋盤をされていた場合、これまでのチャック（軸径：1″x8tpi、1-1/4″x8tpi、M30x3.5など）をそのまま使用できるよう専用設計で制作しています。

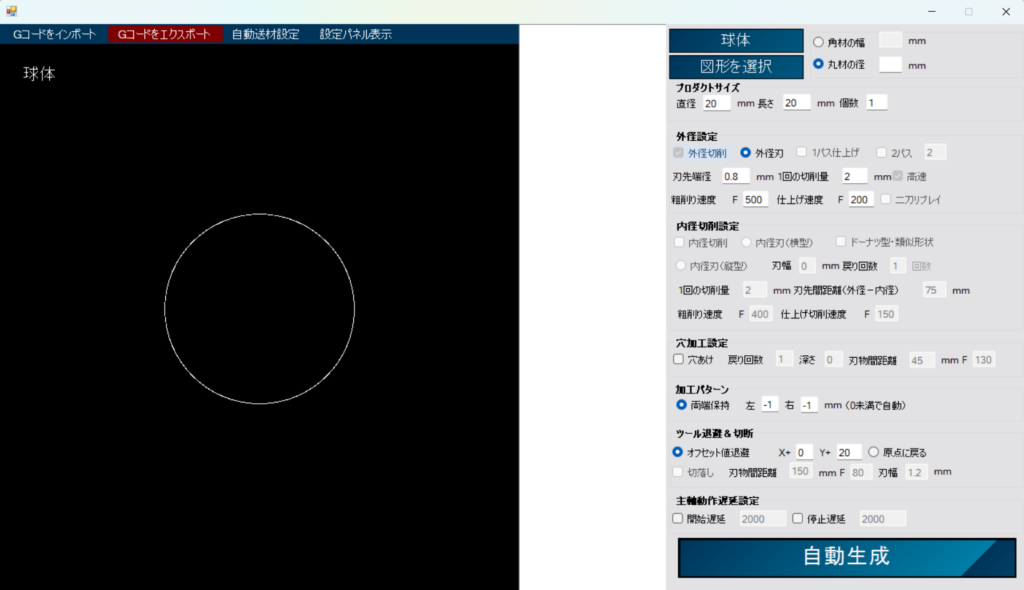

難しい3Dソフトは不要！データ作成も付属の日本語ソフトで簡単！
CNCと聞くと、「そのデータをどのように作成すればいいのか」と不安になるでしょう。ご安心ください。付属の専用ソフトを使用することで、簡単にできてしまいます。3D CADソフトは不要。必要なのは、イラストレーターやインクスケープなどの一般的な画像ソフトです。用意した画像データを専用ソフトに読み込ませ、数値をいくつか打ち込むだけでCNC木工旋盤を動かすコードを生成してくれます。
※より細かい設定を可能にする専用CAD/CAMソフトもご用意しております。
替え刃式超鋼チップ刃で経済的なランニングコスト
CNC木工旋盤は替え刃式超鋼チップ刃を使用します。1つのチップ刃で2面使え、1面で50～100個のお椀を挽くことができるため（木材の硬さにより異なります）、1チップ刃で100～200個生産することができます。非常に経済的でランニングコストを低く抑えられます。（替え刃は本サイトECショップより購入いただけます。）
安全と使い勝手を考えた設計

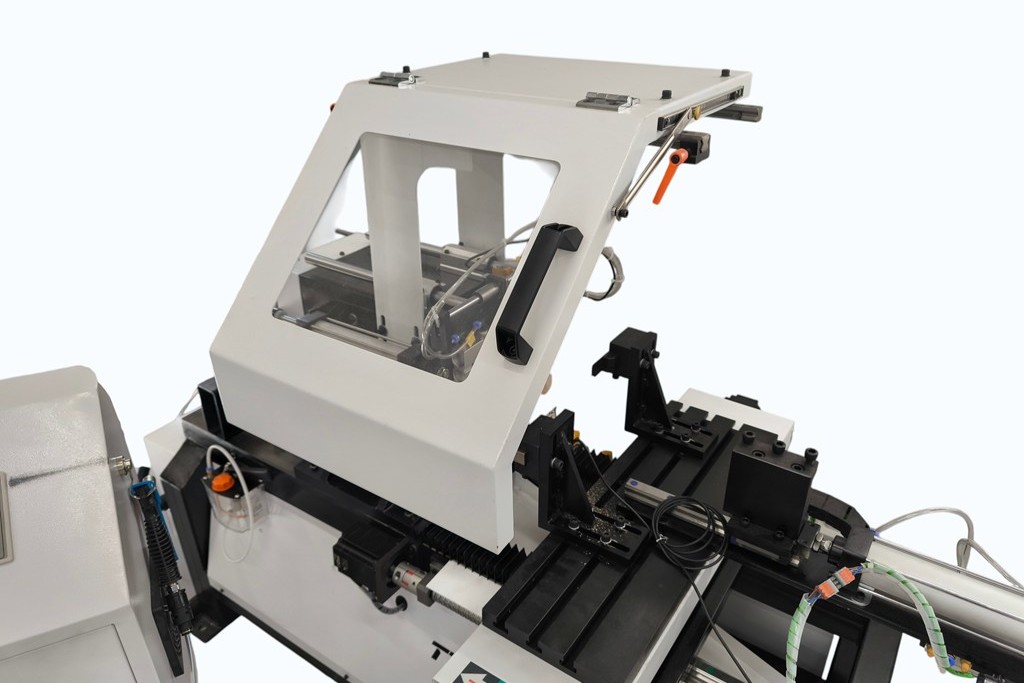

セーフティカバー

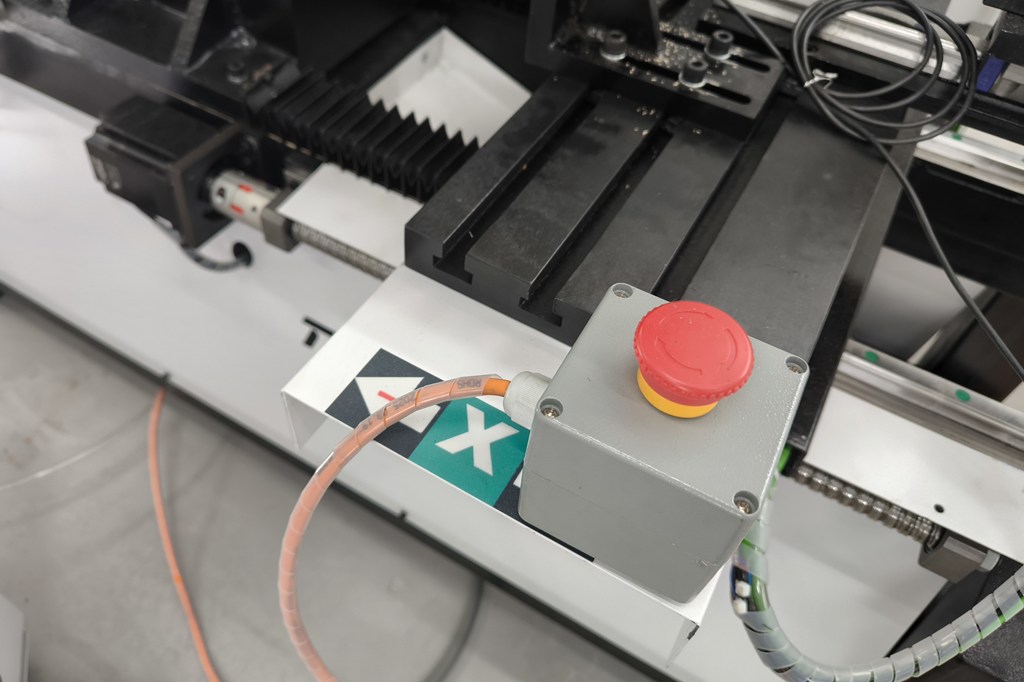

リモート緊急停止スイッチ
潤滑油供給システム
日本ブランドを採用
安川電機製 サーボモータ

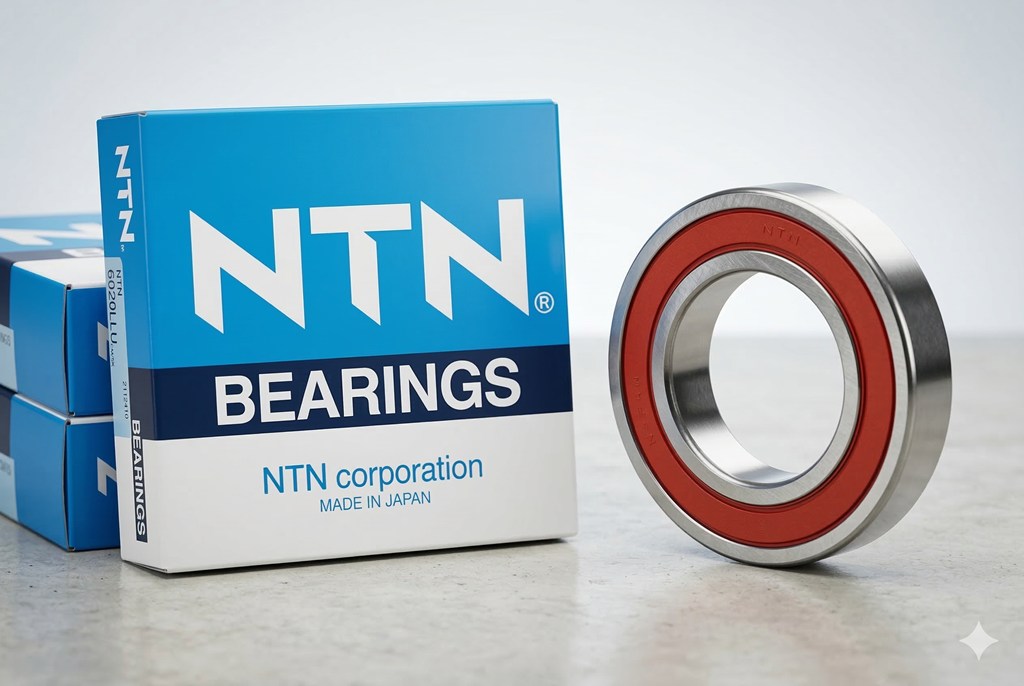

NTN製 ベアリング
オムロン製 センサー
属人化を防ぐ ～少ない人員で少量多品種生産を可能に
小ロットは発注側にはメリットがありますが、価格交渉ができなければ受注側にとってはリスクが伴います。しかし、データを保管しておけば、いつでもそのアイテムを同じように削り出すことができます。つまり担当者が変わっても同じ品質で生産が可能になり、属人化を防ぐことにつながります。データを入れ替えるだけでいつでも同じ品質で加工ができるなら、逆に少量多品種生産を武器にできるのです。
大量生産アイテムの自動化に対応できるオートフィードモデル
人は同じ作業、同じ加工の繰り返しは苦痛に感じます。定番アイテムを毎月一定数作らなければいけない、同一アイテムを大量受注といったケースであれば、機械化は必須でしょう。その中でも送材、チャッキング、切削加工、切り離しを全自動で行ってくれるオートフィード仕様の旋盤機であれば、人の手を介さず機械がすべてこなしてくれます。
最長800ｍｍのスピンドル加工も可能にするテールストックオプション
テールストックオプションを選択することで、スピンドル加工も可能になります。最大加工長は800mmです。器などの材料片持ちでの制作もスピンドル加工も両方こなす作業所にとっては頼もしい1台になります。
＊オートフィードモデルにはテールストックオプションは選択できません。
参考動画
導入事例
仕様
| 525 | 525ATC | 525AF | 535 | ||
|---|---|---|---|---|---|
| スタンダードモデル | ツールチェンジャー | オートフィード | 350mm対応 | ||
| 加工サイズ | 最大回転直径 | φ250mm | φ350mm | ||
| 最大加工長さ* | 800mm （テールストック選択時） | − | 800mm （テールストック選択時） | ||
| 主軸 | 主軸径* | 1″ x 8tpi 1-1/4″ x 8tpi M30 x 3.5 | |||
| 最大回転速度 | 2000rpm | ||||
| モーター出力 | 1.5kW (2HP) | ||||
| 刃物台 | 取付工具本数 | 3 | 4 | 3 | 3 |
| 移動 | X軸 | 450mm | 200mm | 450mm | |
| 送り速度 | X軸 / Y軸 | 3000mm/min | |||
| 機械寸法 | |||||
| 設置面積* | 2200mmx1300mm | 2200mmx1300mm | 4500mmx1300mm | 2200mmx1300mm | |
| 高さ | 1400mm （セーフティーガードを最大高さで固定した場合） | ||||
| 重量 | 350kg | 450kg | 370kg | ||
| 電源 | 三相200V(50/60Hz) （単相200V選択可能） 容量15A以上のコンセントに接続 | ||||
| ソフト | 付属（Windows10 / 11） | ||||
＊オートフィードモデルは別途専用コレットチャックが必要になります。標準付属品として3つご希望のサイズでお付けいたします。
＊テールストックオプション選択時、設置面積の幅が300mmほど長くなり重量は50kg増えます。
＊カスタマイズのご相談も承ります。
価格
| 回転直径 | モデル名 | 機能 | 価格 |
| 250 | TT525 | 標準 | 280万円 |
| TT525TS | 芯押し台付き | 294万円 | |
| TT525AF | 自動送材 | 328万円 | |
| TT525ATC | ツールチェンジャー | 294万円 | |
| 350 | TT535 | 標準 | 314万円 |
| TT535TS | 芯押し台付き | 328万円 | |
| TT535AF | 自動送材 | 362万円 | |
| TT535ATC | ツールチェンジャー | 328万円 |
＊納入にあたっては、運搬設置費用、講習費が別途かかります。
＊価格は税抜き価格になります。
よくある質問
代表的な例としては：
テーブルウェア：お椀、皿、サラダボールなど食卓用品
球形：木球なら1日に300～400個の製作が可能（樹種やサイズによって変動）
装飾パーツ：家具部材(引き出しの取っ手)など
コップの内側を削るような穴あけも可能です。
スタンダードモデル、ツールチェンジャーモデルは角材から削り出すことが可能です。ただし、切削時間を短縮するためには丸棒または八角形など角を落としておくと効率的です。スクロールチャックで固定するのため、材料によっては事前加工が必要な場合があります。
オートフィードモデルの場合は丸棒が最適です。ただし八角材も可能です。
可能です。ただし、広葉樹と比べて切削速度を落とす必要があります。
弊社工房までお越しいただければ、CNC木工旋盤の実演、プログラムデータの制作方法などご説明させていただきます。お問い合わせフォームよりご連絡ください。
通常3か月程度になります。
契約時に半金、納入検収後に残額のお支払いをお願いしております。
分割払いには対応しておりません。
お支払いは、契約時に機械代金の半額、納入検収後に残金をお支払いいただきます。
申請書類の詳しい内容については、弊社では対応できませんが、見積書、納品書、請求書など申請に必要な付随書類を発行させていただきます。
1年保証です。
保守プランはございません。トラブル、故障については都度対応させていただいております。
JPEGやPNG形式などの画像ファイルをCNC付属のソフトに取り込むことで、加工プログラムに変換されます。CADソフトをお持ちの場合は、CADデータを画像形式（JPEGやPNG）に変換したうえで、同じようにソフトに取り込んでご利用いただけます。
