tatara 撥水セラミックマルチ

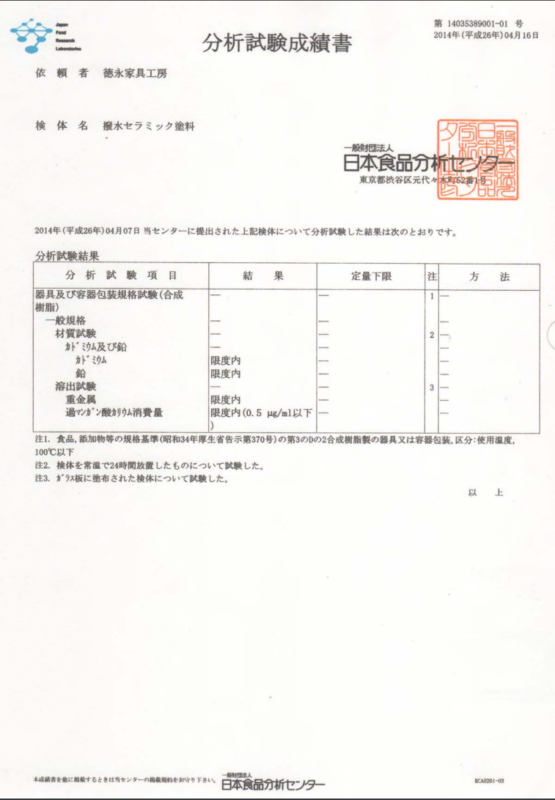

こちらが、分析試験成績書です。

tatara公式サイトの下記リンクからもご確認頂けます。
https://tatara-hanbai.com/lineup/pdf/analytical-test-report.pdf

参考データ内、【５、目止め効果の評価】試験の結果、目止め効果はある、と結論付けられています。

参考データ：長野県工業技術総合センターで実施したガラス塗料の試験結果資料(2016年)
https://tatara-hanbai.com/blog/wp-content/uploads/2018/05/%e3%80%8c%e3%82%ac%e3%83%a9%e3%82%b9%e5%a1%97%e6%96%99%e3%80%8d%e3%81%ae%e8%a9%95%e4%be%a1%e5%85%ac%e9%96%8b%e8%b3%87%e6%96%99%e6%94%b9%e8%a8%82%e7%89%88.pdf

ただ、塗装の仕方にもかなり左右されます。撥水セラミックは塗膜を作るタイプではなく、木部に深く浸透していくタイプです。
ですので、1回目の塗装をとにかくたっぷりじっくり塗り込むことが大事です。その後、2～3回ほどしっかり塗れば目止め効果は得られます。
ただし、環孔材も様々ですし、同じ樹種であっても個体差があるので、かならず事前にお試し下さい。

主成分が、ガラスの主成分であるケイ素で作られた塗料だからです。

木材の導管を塞げば塞ぐほど匂いは抑えることができます。
撥水セラミックマルチは通常２〜３回の塗布をお勧めしていますが、
乾燥後、さらに撥水セラミックマルチをウエスに含ませ、拭き込むことによってツヤ感がでてきます。
このように表面が塗膜化すればするほど匂いは抑制できるかと思います。
匂いを重点的に抑制するにであればウレタン塗装のように完全塗膜化するのもひとつですが、
ウレタン塗装では石油系の溶剤の匂いがきついですので、お勧め致しません。

※ハイブリッド塗料とは、従来の無機塗料と有機塗料の成分を組み合わせて作られた塗料の事を言います。 コストが安いアクリルやウレタンなどの合成樹脂を使った有機塗料と劣化に強いガラスや石などの鉱物を成分に含む無機塗料の両方のメリットをあわせ持つ塗料です。

ハイブリッド塗料ではありません。
撥水セラミックマルチの主な成分は、シリコン(ケイ素樹脂)で溶剤もアルコール系のものを使っており、食品安全基準をクリアしています。
溶剤はアルコールですので、アルコール分が揮発すれば、ガラス成分のケイ素が固まり硬化します。
表面硬化は15分ほどなので、短時間で重ね塗りが可能です。（完全硬化は2日以上かかります。）
また、シンナーなどの有機溶剤がはいっていないため、塗装後のにおいがありません。
ウレタン系ですと、塗った後溶剤のにおいが残り、数日～数週間経たないと使用/出荷できませんが、撥水セラミックですとその必要はありません。

例えば木製のコップに撥水セラミックマルチを使用する場合、100度を超えるような飲み物を注ぐことはないかと思いますが、その程度の温度では撥水セラミックのガラス成分自体には影響ありません。
ただ使用する木材の材種によっては、木材の樹脂成分が溶出しますので色褪せたり染みがついたりすることがあります。

より耐久性を増すためには、通常の使い方である撥水セラミックマルチを3回塗布するのではなく、[tatara輪染み・アク止め] を塗布後、[撥水セラミックマルチ] を2回塗布するが最善策かと思います。

もしくは、通常、撥水セラミックマルチの3回塗り以上は塗布量が多くなりすぎますが、少々塗布量を控えめに3回塗りを終え、1〜2日放置した後に、撥水マセラミックマルチを乾いたウエスに含ませて木目に沿って薄く拭き込むことで木材表面の強度も増します。
表面に膜を作るような工程になりますので少々ツヤ感が出ますが、この一手間を加えることも効果的です。

実際にコップを使って頂くにあたって、日常の洗浄時に木材繊維を傷めないような配慮も必要です。また傷みが進行する前に亜麻仁油やエゴマ油などの乾性油で簡易的、部分的に対応頂くのも可能です。

使用環境や頻度により左右されますので一概には申し上げにくいところがありますが、個人的に日常使いしているもので5年程になるものも、いまだに汚れもつかず撥水しています。
効果がなくなってきたと感じた場合、撥水セラミックマルチを塗り直すことが最良ですが、亜麻仁油やエゴマ油などの乾性油で簡易的、部分的に対応頂くことも可能です。

オイル、ウレタンに比べ、高い防汚性が認めらています。また他のガラス塗料に比べても性能はよいです。

参考データ：長野県工業技術総合センターで実施したガラス塗料の試験結果資料(2016年)
https://tatara-hanbai.com/blog/wp-content/uploads/2018/05/%e3%80%8c%e3%82%ac%e3%83%a9%e3%82%b9%e5%a1%97%e6%96%99%e3%80%8d%e3%81%ae%e8%a9%95%e4%be%a1%e5%85%ac%e9%96%8b%e8%b3%87%e6%96%99%e6%94%b9%e8%a8%82%e7%89%88.pdf
※撥水セラミックの箇所にはハイライトしております。

個人的に使用しているものにつきまして防汚性は長年続いています。5年ほど前に塗装した食器は、現在も汚れはつかないですし、水もはじいています。

使用できます。ただ、良い状態を維持するためにはメンテナンスが大事です。

撥水セラミックマルチは、木材の内部に浸透し木材の内部を守ります。
紫外線や雨風など外敵要因で表面が灰化し、見た目上 黒ずんでいきますが、
それはあくまで表面の問題であり、木材内部のダメージは撥水セラミックマルチが防御しています。
ですので、表面の汚れやカビは、カビ取り剤(MIYAKI カビスケを水で希釈したもの等)をローラーで塗布すると、
少々の経年変化はあっても木地が戻りきれいになります。

一方、撥水セラミックヤケ止めは、撥水セラミックマルチ同様内部にも浸透する成分が木材内部も守りつつ、紫外線防止剤（UVカット剤）、防腐剤、防カビ剤等、木材内部に浸透せず表面にとどまる大きな粒子の成分が入っていますので、これらが紫外線や雨風などの外敵から木材を守ります。
ただ、この大きな粒子のはがれ方や汚れの付き方に差がでるため、メンテナンスで均一にきれいにしようとすると、困難だったりムラになったりすることがあります。

ですので、メンテナンスが可能であり、かつ長く良い状態を保ちたい場合は、塗装は撥水セラミックマルチを使用し、 カビスケ水溶液でメンテナンスをするというのがお勧めです。

3回塗布をするとして、塗布量の目安は
スギなどの針葉樹で1㎡あたり120ml～190ml（=浸透量が多い）、
ヒノキでは1㎡あたり100ml程度、
ナラなどの広葉樹では1㎡あたり50ml～80ml（=浸透量が少ない）となります。

また、塗布一回につき、浸透時間の目安は
スギなどの針葉樹で10分～15分、
ヒノキでは約15分、
ナラなどの広葉樹では15～20分となります。

気温や湿度、木材によって変化しますので、あくまで目安となります。
また、浸透時間・硬化時間ともに、温湿度が高いほど早く、低いほど遅くなります。

キッチンペーパーやウエスでしっかり水分を拭き取り、刷毛を乾かします。
刷毛が乾いた後ブラシ部分を手でほぐして頂くと、キラキラとガラスの粉が落ち、また刷毛が使える状態になります。

基本的にウレタン、アクリル、ポリエステル系の石油化学系のもの、またワックス(蜜蝋)との併用は推奨致しません。
天然のオイル・漆・柿渋・墨汁・顔料・砥の粉など天然系のものは併用可能です。

基本的にウレタン、アクリル、ポリエステル系の石油化学系のもの、またワックス(蜜蝋)との併用は推奨致しません。
天然のオイル・漆・柿渋・墨汁・顔料・砥の粉など天然系のものは併用可能です。
また、アクリル顔料にはアクリル樹脂が含まれており、天然のものではございませんので相性は良くないと思われます。

弊社では和信ペイントのポアーステイン水性木部着色剤＜顔料系＞と併用しております。
塗料メーカーは、トミヤマの柿しぶコートGもお勧めしております。
1回目に着色剤を塗工・拭き取りして十分乾燥した後、撥水セラミックマルチを2回、塗布してください。

毛羽立ちが起こりやすい特にやわらかい材種の場合、撥水セラミックマルチ塗布前の対策としては、
・水引きを行い毛羽立たせ、しっかりサンディングを行う
・塗布前最後の仕上げサンディングを＃1000程度の粒度のとても細かいもので行う　などがあります。

撥水セラミックマルチ塗布後に毛羽立ちが起きてしまった場合は、しっかりと乾燥させてから、
耐水ペーパーや不織布タイプ研磨材を使って、木目に沿って軽くサンディングしてください。
